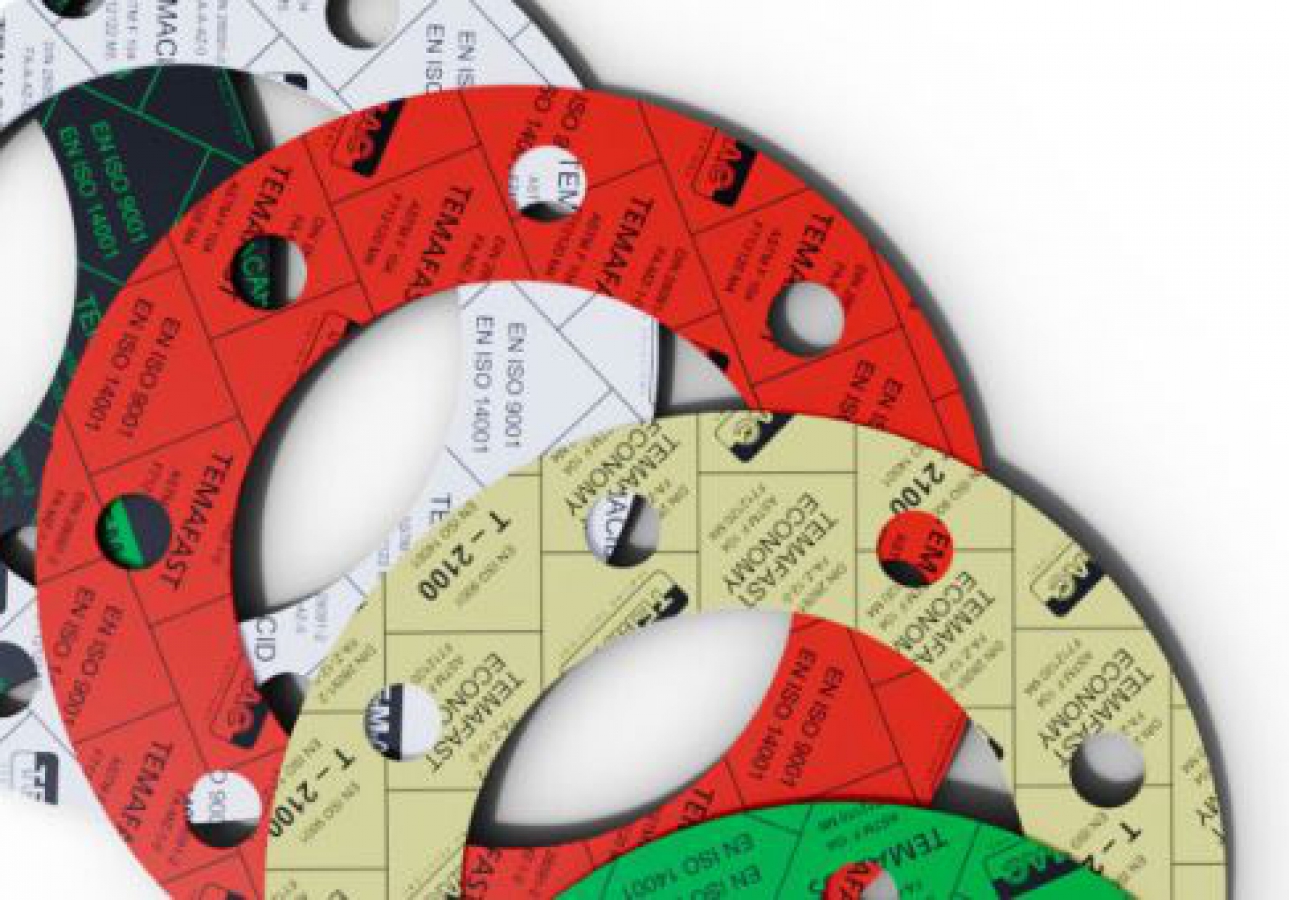

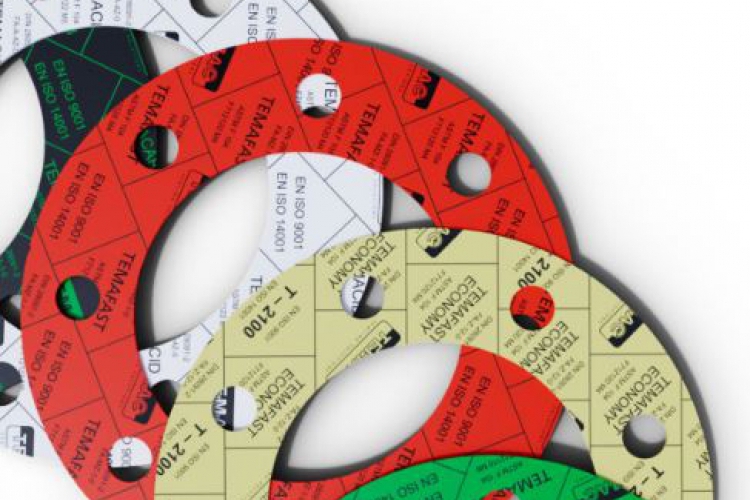

Firma AWA TECHNIK oferuje uszczelki wycinane z płyt uszczelkarskich.
Na stanie magazynowym mamy szeroki wybór uszczelek w wymiarach standartowych do połączeń kołnierzowych z PN EN 1514-1/1997
Oferujemy również wycinanie uszczelek pod konkretny projekt/rysunek/zapotrzebowanie.
| DN |
d1 (mm)
|
PN10 d2 (mm) |
PN16 d2 (mm) |
PN25 d2 (mm) |
PN40 d2 (mm) |
| 10 | 18 | 46 | 46 | 46 | 46 |
| 15 | 22 | 51 | 51 | 51 | 51 |
| 20 | 27 | 61 | 61 | 61 | 61 |
| 25 | 34 | 71 | 71 | 71 | 71 |
| 32 | 43 | 82 | 82 | 82 | 82 |
| 40 | 49 | 92 | 92 | 92 | 92 |
| 50 | 61 | 107 | 107 | 107 | 107 |
| 60 | 72 | 117 | 117 | 117 | 117 |
| 65 | 77 | 127 | 127 | 127 | 127 |
| 80 | 89 | 142 | 142 | 142 | 142 |
| 100 | 115 | 162 | 162 | 168 | 168 |
| 125 | 141 | 192 | 192 | 194 | 194 |
| 150 | 169 | 218 | 218 | 224 | 224 |
| 200 | 220 | 273 | 273 | 284 | 290 |
| 250 | 273 | 328 | 329 | 340 | 352 |
| 300 | 324 | 378 | 384 | 400 | 417 |
| 350 | 356 | 438 | 444 | 457 | 474 |
| 400 | 407 | 489 | 495 | 514 | 546 |
| 450 | 458 | 539 | 555 | 564 | 571 |
| 500 | 508 | 594 | 617 | 624 | 628 |
| 600 | 610 | 695 | 734 | 731 | 734 |
| 700 | 712 | 810 | 804 | 833 | - |
| 800 | 813 | 917 | 911 | 942 | - |
| 900 | 915 | 1017 | 1011 | 1042 | - |
| 1000 | 1016 | 1124 | 1128 | 1154 | - |
d1 - średnica wewnętrzna, d2 - średnica zewnętrzna
DN - średnica nominalna, PN - ciśnienie nominalne
Wymiary cal/DN
| DN | 10 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
| cal | 3/8" | 1/2" | 3/4" | 1" | 1 1/4" | 1 1/2" | 2' | 2 1/2" | 3" | 4" | 5" | 6" |
| DN | 200 | 250 | 300 | 350 | 400 | 450 | 500 | 600 | 700 | 800 | 900 | 1000 |
| cal | 8" | 10" | 12" | 14" | 16" | 18" | 20" | 24" | 28" | 32" | 36" | 40" |
Materiał:
TEMAFAST E
TEMASIL NG
TEMAGRAPH Ti
TEMAGARAPH Ti OKUWANA WEWNĘTRZNIE
PTFE
UNIFLON51
NBR
SBR
TEMAPLUS
W celu uzyskania dodatkowych informacji prosimy o kontakt:
telefoniczny (091) 462 35 42 lub (091) 462 35 58
e-mailowy: biuro@awatechnik.pl
Nasz zespół chętnie omówi niezbędne szczegóły i pomoże wybrać najlepsze rozwiązanie!
